[ThingsBoard] ThingsBoard Rule Chain

ThingsBoard 규칙 엔진은 복잡한 이벤트 처리를 위해 고도로 사용자 지정 및 구성 가능한 시스템입니다.

규칙 엔진을 사용하면 IoT 장치 및 관련 자산에서 생성된 수신 메시지를 필터링, 보강 및 변환할 수 있습니다.

예를 들어 알림 또는 외부 시스템과의 통신과 같은 다양한 작업을 트리거할 수도 있습니다.



https://thingsboard.io/docs/user-guide/rule-engine-2-0/overview/

Rule Engine Overview



 Rule Engine

• Things Board의 Rule Engine은 입력되는 데이터들을 처리하는 모든 작업들을 진행한다.



---

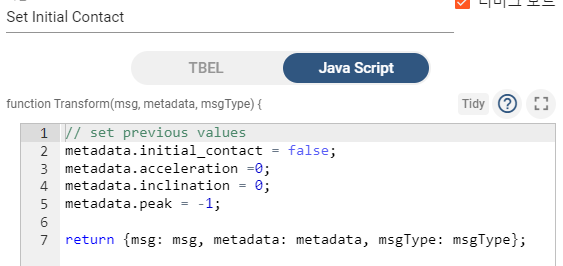

Rule Node

• ThingsBoard의 Rule Engine의 Rule Node들은 각 데이터들을 처리하는 방법을 담고 있다.
• Rule Node 의 입력 값은 msg, metadata, msgType이 존재한다.
  • msg : 이전 노드로부터 전달된 msg 값
  • metedata : 사용자가 저장하고 싶어하는 값들을 저장, 다음 시계열에서도 적용 가능
  • msgType : 원하는 작업 이후에 출력되는 메세지 상태





---

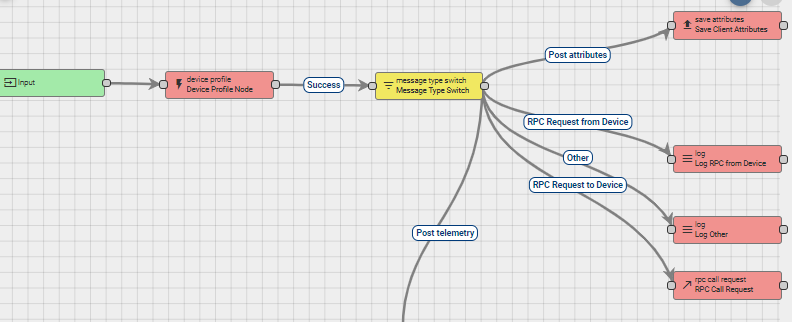

Rule Chain

• ThingsBoard의 Rule Engine의 Ruel Chain들은 각 Rule Node로부터 반한된 msgType을 분류하여 다음 Node와 연결한다.
• 사용자가 msgType을 직접 입력할 수도 있다.

• 프로젝트를 진행하면서  많이 사용한 msgType
  • PostTelemetry : 입력된 데이터 값이 시계열 데이터인가.
  • PostAttribute : 입력된 데이터 값이 속성값인가.
  • RPC Request from Device / to Device : 기기가 원격 조종을 요구하는가 혹은 기기에 원격 조정을 요청하는가
  • failure : RuleNode 작업 실패
  • success : RuleNode 작업 성공
  • true : RuleNode 반환값이 참
  • false : RuleNode 반환값이 거짓
• 기본 msgType 관련 정보

  • https://thingsboard.io/docs/user-guide/rule-engine-2-0/overview/#predefined-message-types
