[AWS | Cloud] VPC 환경 셋팅 | VPC , IGW , Routing

목표는 무엇이냐.

인터넷 게이트웨이 (이하 : IGW) + 기본 VPC 및 서브넷 적용

입니다.





# 플로우

                   ┌───────────────────────────────────┐
                   │        AWS VPC: 10.0.0.0/16       │
                   │          (서울 리전)                │
                   ├───────────────────────────────────┤
                   │                                   │
        ┌────────────────────────┐     ┌────────────────────────┐
        │  퍼블릭 서브넷 (AZ-A)     │     │  프라이빗 서브넷 (AZ-B)    │
        │  10.0.1.0/24           │     │  10.0.2.0/24           │
        │  (웹 서버)               │     │  (DB 서버)              │
        │                        │     │                        │
        ├────────────────────────┘     ├────────────────────────┘
                   │                                  │
                   ▼                                  ▼
      ┌────────────────────────┐          ┌──────────────────────────┐
      │  인터넷 게이트웨이 (IGW)    │          │    NAT 게이트웨이 (NAT GW)  │
      └────────────────────────┘          └──────────────────────────┘
                   │                                  ▲
                   ▼                                  │
          ┌──────────────────┐           ┌────────────────────────┐
          │   라우트 테이블     │           │   라우트 테이블 (프라이빗)   │
          │ (퍼블릭 서브넷)     │           │ 0.0.0.0/0 → NAT GW      │
          │ 0.0.0.0/0 → IGW  │           └────────────────────────┘
          └──────────────────┘



사용할 AWS 서비스는

1. VPC
2. Internet Gateway
3. RouteTable

입니당





---

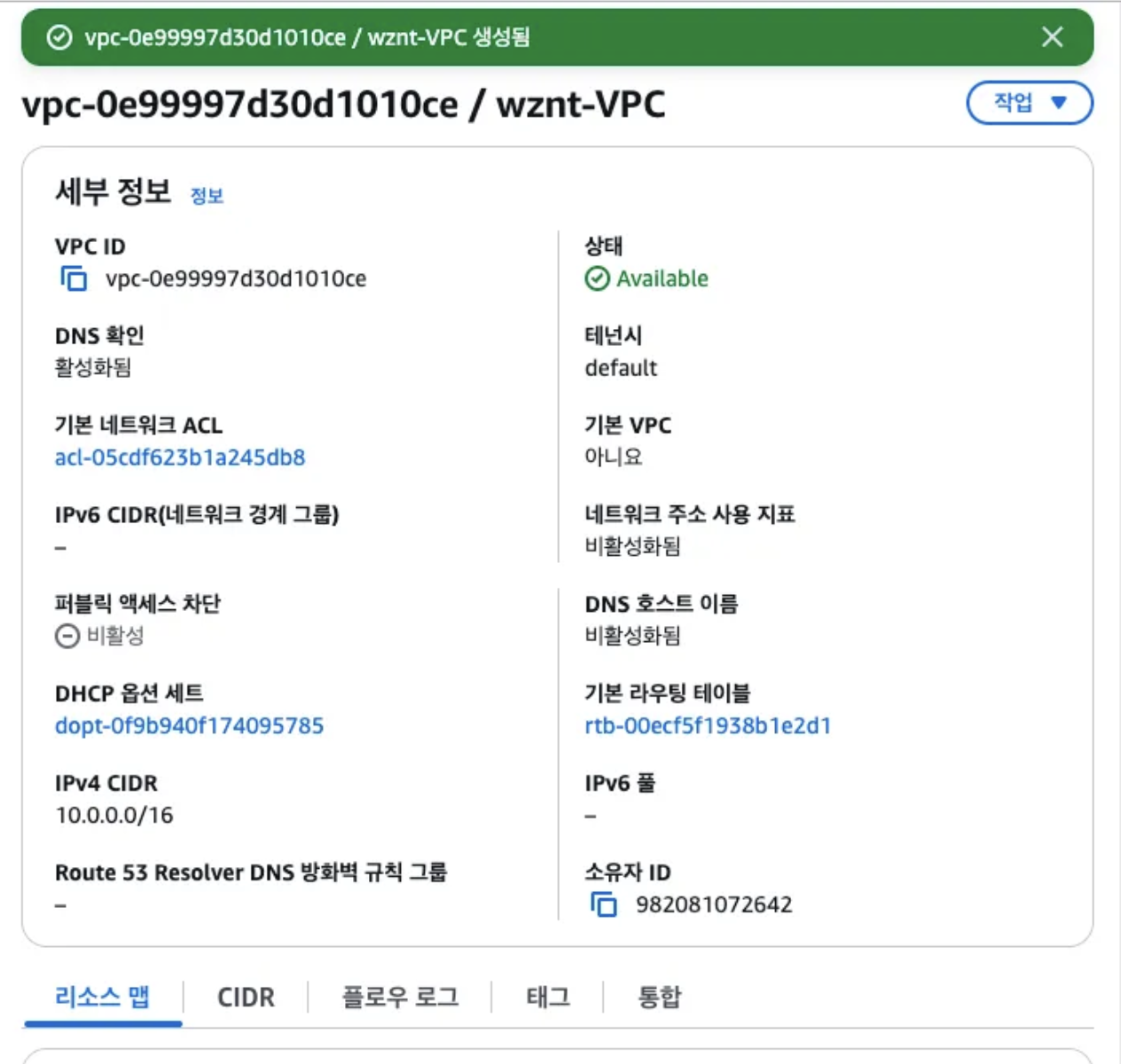

#1 VPC 생성



필자는 VPC "만" 으로 생성했습니다.





"VPC 등" 으로 생성하면

위의 그림처럼 한 번에 싹  다 만들어주는데

우리는 Have to do 공부 니까요





---





#2 서브넷 생성 - 퍼블릭 : 웹 서버용 / 프라이빗 : DB 용





• 서브넷 크기 : /24 →256개의 IP 제공
• 10.0.1.X → 퍼블릭 10.0.2.X → 프라이빗 : 가독성 굳굳 추천추천
  • 나중에 서브넷 네 개로 늘릴때도 이런 가독성 좋은 분리 아주 좋다고 생각했답니다.



---



#3 인터넷 게이트웨이 생성 및 연결



• 연결하고자 하는 VPC에 IGW를 냅다 연결해줍니다.



---

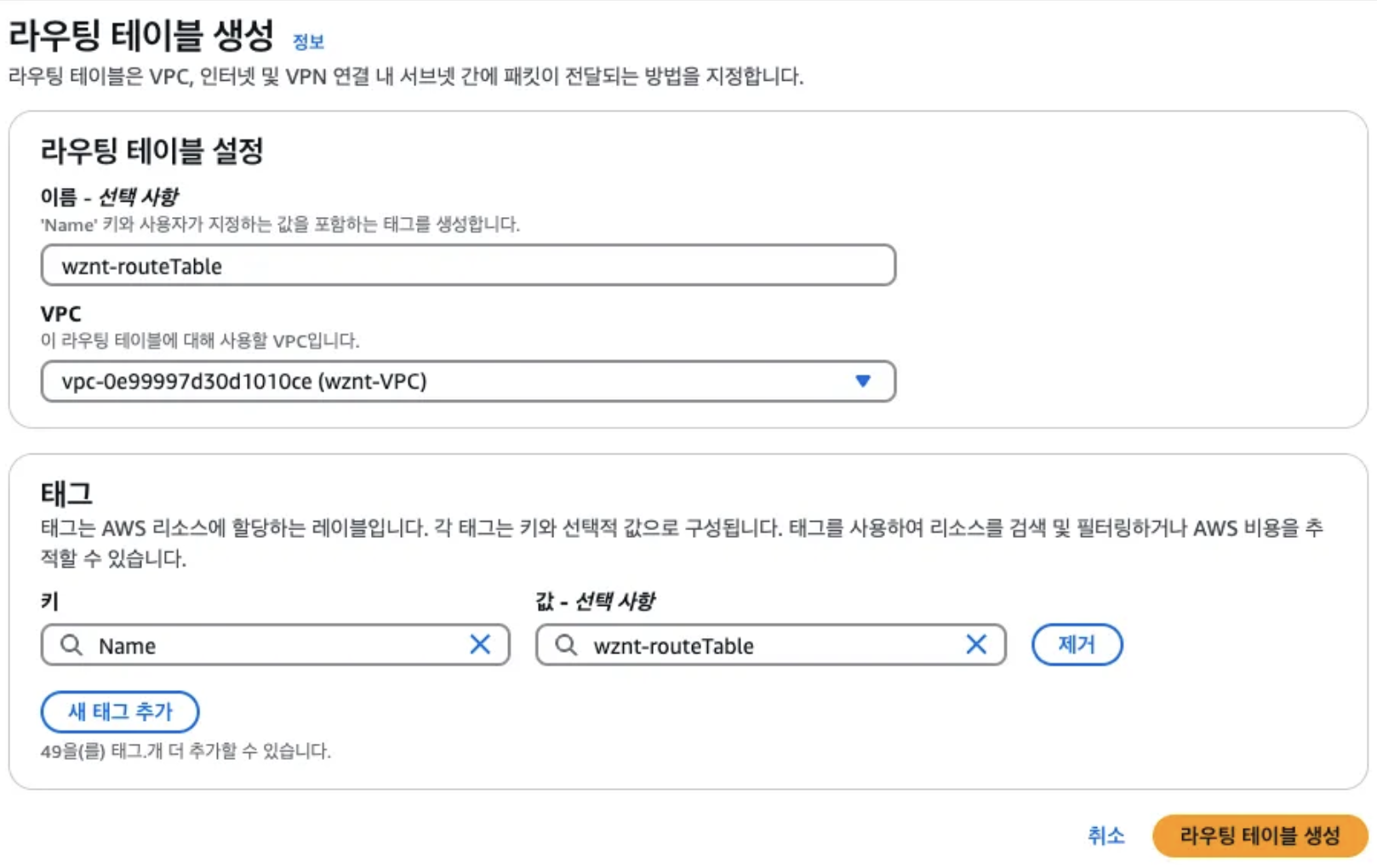

#4 라우트 테이블 생성 및 설정



•  외부에서 들어오는 요청이 모두 IGW로 가도록 라우팅 테이블을 설정 합니다.







• 필자의 금전 이슈로 NAT 게이트웨이( 퍼블릭 서브넷에 위치해서 프라이빗 서브넷에 있는 서비스와 통신하게 해 주는 게이트웨이)를 선언하지않았기 때문에 private 서브넷에서 인터넷 접근이 불가능합니다. 물론 반대두요.
• SAA를 공부하면서 얻게된 지식인데 동일 VPC 내 모든 서브넷은 자동으로 통신되도록 설정되어있습니다.
  • 말인즉슨 public -private는 선언과 동시에 서로 통신이 가능합니다.
  • 따로 뭘 안해도 돼요. 예를들면 NACL이라던가 그런거.





• 리소스 맵을 확인하면 의도했던 것과 일치하게
• public 서브넷은 IGW와 연결되고 Private 서브넷은 외부와 접촉할 수 있는 서비스가 없음을 확인 할 수 있습니다.
  • 프라이빗 서브넷이 있었은. 그냥 있었은.



---



# 삭제 시 확인 리스트

서브넷NAT 게이트웨이보안 그룹 (SG)Elastic IPEBS 볼륨관리형 접두사 목록

리소스	과금 가능 여부	확인 필요 여부	삭제 필요 여부
서브넷	❌ 없음	✅ 확인 필요	❌ 자동 삭제됨
인터넷 게이트웨이 (IGW)	❌ 없음	✅ 확인 필요	✅ 남아 있으면 삭제
NAT 게이트웨이	💰 있음	✅ 꼭 확인	✅ 사용 중이면 삭제
보안 그룹 (SG)	❌ 없음	✅ 확인 가능	❌ 삭제 안 해도 됨
Elastic IP	💰 있음	✅ 꼭 확인	✅ 남아 있으면 해제
EBS 볼륨	💰 있음	✅ 꼭 확인	✅ 남아 있으면 삭제
관리형 접두사 목록	❌ 없음	✅ 확인 가능	❌ 삭제 안 해도 됨





끗!!
